互感器是怎么連接的？它有這些注意事項！
發布時間：
2021-12-16
互感器是電流變流器（CT）的一種。它的作用是把三相交流電路或單相電路中的交流電流按一定比例縮進電能表進行測量。一般用于50/5.75/5.100/5.150/5.200/5A等等。那么互感器是怎么連接的？它有這些注意事項！一起來看看！

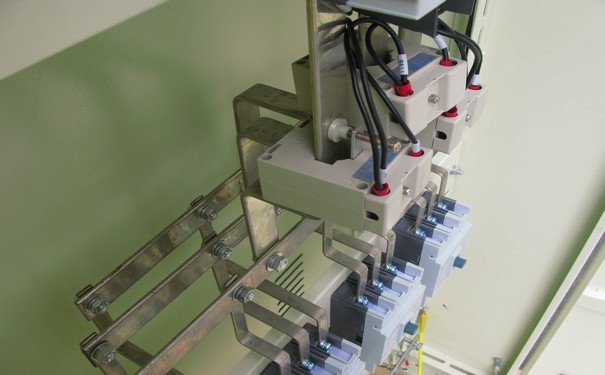

互感器是怎么連接的？
1、在聯接電流變壓器時，要注意二次側線圈端子的極性。電流表1。次級線圈的接線端子用“±”或字母標出極性。而在中國，初級線圈的終端一般標有L1和L2，次級線圈的端腳則標有K1和K2。
2、L1和K1是同極，L2和K2是相同的極性。我們所說的“同極一點”，即兩端處于高壓或低電壓。舉例來說，在特定的時間點，L1和L2的電位都比K1高。就像電流互感器一樣，一次電流11從L1流到L2流，那么二次電流12從K2流向K1。這個極性標記的方法，也叫“減極標記”。
3、所以，在使用電流互感器時，要注意其極性標志。另外，二次連接儀表和繼電器通過的電流不是正常電流，嚴重時會引起事故。
互感器連接有這些注意事項：
1、為了滿足測量儀器、繼電保護、斷路器故障判斷、故障濾波等設備的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等電路中設置2~8個二次繞阻器。
2、保護性電流互感器應設在不受保護的主保護器上，盡可能地排除。舉例來說，如果有兩套電流互感器，且位置允許，則應該安裝在斷路器的兩側，以使斷路器進入交叉保護。
3、為了防止支柱式電流互感器套管閃絡引起母線故障，電流互感器一般布置在斷路器出線或變壓器側。
4、為減輕發電機內部故障引起的損壞，自調勵磁機的電流互感器應放置在定子線圈出線側。為更好地分析和檢測到發電機并網前的內部故障，應在發電機中性點附近安裝測量儀表的電流互感器。
上面便是關于互感器是怎么連接的？它有這些注意事項的內容，想要了解更多行情，可以關注我們下期文章更新！
